SMARTSCOPE CNC 670 OGP超大容量3D多传感器测量系统

产品描述

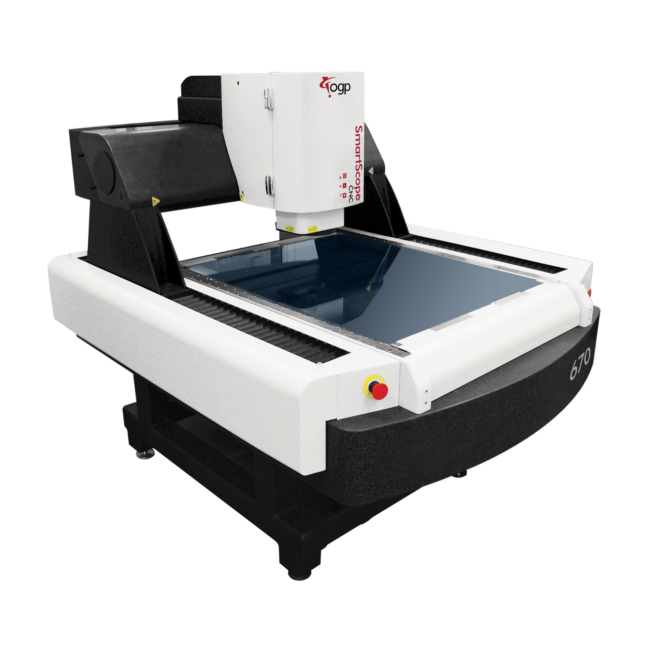

SmartScope CNC670影像测量系统是一种超大容量多传感器尺寸测量系统，具有较大的 XYZ 测量范围。它是一个地板模型系统，带有坚固的花岗岩底座和移动桥，提供了一个高度刚性的结构，以实现精确定位和可重复性。

OGP影像测量系统CNC670

固定部件–安装在移动桥上的光学元件，因此部件保持静止

内置测量稳定性–花岗岩底座和桥架提供刚性、正交结构以确保测量稳定性

精密光学–高质量 AccuCentric®变焦镜头自动补偿每个变焦位置的放大倍率

照明，实现最佳视频测量——标准轮廓光、同轴表面光和 SmartRing™ 灯从各个角度照亮零件多传感器尺寸测量

多传感器多功能性–可选接触式探头、扫描式探头、激光和微探头传感器

XYZ 行程 (MM)

标准

650 x 660 x 200

可选的
扩展 Z 轴，300 或 400

光学

标准

AccuCentric®自动补偿变焦，具有多达 25 个校准位置，1.0 倍镜头

可选的

聚焦网格投影仪：LED 光源
激光适配器：允许对 TTL 激光进行现场改造。包括激光笔
替换镜头：2.5x、5.0x
激光镜头：2.0x（包括在 TTL 激光器中）、
1.0x 镜头的5.0x镜头附件：0.5x、0.75x、1.5x、2.0x

照明

标准

LED 数值孔径匹配台，LED 同轴 TTL 表面，8 扇区/8 环 SmartRing™ LED（白色）

可选的

适用于长工作距离光学配置的灵活 SmartRing 灯
红色或绿色 SmartRing 灯
