SmartScope美国OGP高精度影像测量仪全系列

影像测量系统

影像测量系统是一种非接触的测量方式，比单一的点接触系统提供了更详细的零件数据。集精密光学技术、先进的电子技术、强大的软件功能及精密机械为-体，为每一个零部件提供准确的三维坐标;高精度的移动平台和同轴自动聚焦与变焦系统可高精准地显示任何零件的影像，以达到准确的测量效果。

OGP提供了用于尺寸检测的高精度非接触和多元传感的测量系统。自1945年以来，就- -直引领着世界影像测量技术，OGP技术和测量系统在超过六十个国家帮助制造企业在日常生产中提升产品质量，广泛应用于汽车、航天、陶瓷、医疗、电子、半导体、塑料、生物医药和金属加工行业及其他领域

MVP旨在提供一款每个制造商都能担负的经济实用型，覆盖各尺寸全范围的精准测量装备。
➢直观的测量软件。
具备了常规尺寸测量的所有功能以及强大易用的用户界面。
➢精密的光学变焦系统。
6.5:1 精密自动变焦镜全范围内保持影像聚焦与同轴。
>一体化结构。 操纵手柄控制的精密机械轴承XYZ平台。
➢灵活的照明系统。 LED轮廓光、LED同轴表面光、可编程Smart Ring环形光。

Flash多元传感测量系统是通用尺寸三坐标全自动测量的选择。
➢独特 “升降桥”机械设计。
➢精密的光学。配备高品质的12:1彩色变焦镜。
>多功能照明系统。轮廓照明技术采用LED阵列组成的绿色背光。
➢可配备多种传感器，支持探针、激光扫描和羽毛探针。
➢功能强大的测量软件。Meausre-X测量软件,或MeasureMind 3D多元传感测量软件,实现完整的三维测量功能。

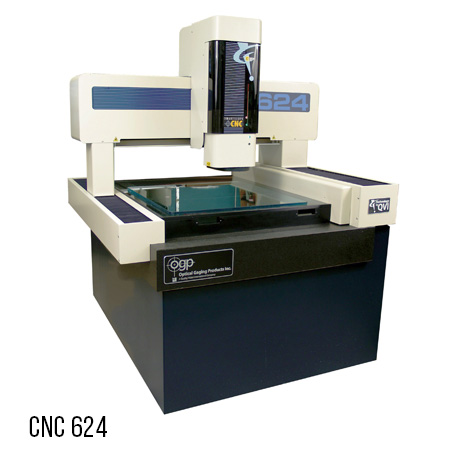

CNC 提供了通用光学测量解决方案，适合大尺寸零部件的测量，如FPD，网板，大型金属或塑料模块，电路板，以及固定在多组夹具上的小零件/装配件。
➢定位精度。 精密机械轴承操控XYZ平台。
➢自动校准变焦系统。12:1变焦镜。
➢多元传感器。除一流的影像测量性能外，支持接触式探针、羽毛探针、激光传感器、彩虹激光扫描器和微探测传感测量。
➢多功能测量软件Measure-X。利用"指向-点击”工具简化了复杂的测量过程。

具有强大视频测量功能的ZIP系统,通过日益更新的特性和性能已成为很受全世界范围内各类制造厂商欢迎的影像测量系统。
➢高分辨率的彩色摄像机提高 了视频分析和测量性能;
➢全光谱LED照明增强了影像的对比度，使得测量抓边变得简便精准。
➢可配备接触式和非接触式测头，包括独特的DRS离轴激光及TTL同轴激光。
➢MeasureMind 3D测量软件则可实现完整的三维几何功能和全套多元传感界面。

可配置各种传感器的全方位三维高精度几何量检测系统。Vantage兼顾了快速和高精度的特性，可对复杂型面如叶片、涡轮及螺旋桨进行自动精准的综合坐标测量。
➢TeleStar 10:1的变焦系统。
➢全程远心光学镜头，行射极限并可自动修正色彩，自动校准扭曲变形,高逼真影像,专用于高精度测量领域。
➢XY轴的高速线性马达。能够以300mm/s的速度移动，Z轴轴向加速度可以达到200mm/s,保证了高速测量的准确性。

SNAP让复杂测量变得易而准。将工件随意放在平台上，选择程序，按go键即可自动识别,快速测量,所有过程无需移动零件。78 mm超大对角视场I 100 mm圆形视场。
➢ Zoom Anywhere技术，可单独测量任一微小细节,分辨率高达50 nm。
➢双放大倍率自动聚焦光学系统。远心光学镜头，大视场兆像素的测量相机。
➢全LED轮廓冷光(背光)，可编程八扇区红绿环型光和同轴表面光。
➢精密电动平台最大测量范围 : 350x350mm
