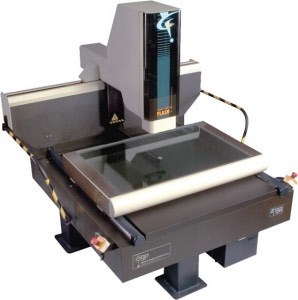

美国OGP影像测量系统SmartScope Flash1000

产品描述

SmartScope®Flash™系统是自动通用尺寸测量的理想选择。 高质量的12：1变焦镜头会在每次放大倍率变化时自行校准，以实现一致的测量精度。 创新的固态照明源，彩色相机和Measure-X®测量软件使每个Flash型号成为功能强大的影像测量系统。 每种Flash型号均具有多传感器功能，支持测头，激光扫描仪和微型探针。

SmartScope Flash 1000影像测量系统独特的设计使大型，重型零件的复杂测量变得容易。 其高负载能力，侧面支撑的Y轴位移台可在1000x600x200 mm范围内测量多达60 kg的重量。 其创新的移动龙门设计可提供较大的测量量，而不会影响测量性能。 仪器的光学系统和传感器在X轴上横穿刚性花岗岩导轨，而零件在Y轴上的导轨上移动，该导轨连接到支撑在坚固的三点钢框架上的厚花岗岩底座，以实现测量稳定性。 带有直流伺服电机驱动器的精密机械轴承XYZ工作台可确保快速，平稳地定位零件。 可选的300 mm或400 mm Z行程提供了测量各种大型零件的潜力。

SmartScope Flash 1000影像测量系统特点：

▪ Flash 1000具有清晰的成像，宽倍变焦光学变焦。

▪ 12：1 AccuCentric变焦镜头在每次放大倍率变化后都会自动校准，以实现一致的测量精度
▪ 稳定的移动机架提供坚固，精巧的设计。
▪ 使用带有直流伺服电机驱动器和三轴操纵杆控制的精密机械轴承XYZ平台来确保快速，平稳的零件定位。
▪ 高载物台可支撑60 kg，厚的花岗岩底座和三点框架提供了计量稳定的结构。
▪ 绿色LED背光灯，白色同轴表面灯和SmartRing™灯可提供对很具挑战性的零件成像所需的可编程电源。
▪ Measure-X®计量软件提供了广泛的功能和逻辑控制。
▪ 可选的MeasureMind®3D MultiSensor软件通过传感器和旋转集成提供完整的3D功能。
▪ SmartScope Flash 1000易于编程，可实现全自动操作

SmartScope Flash 1000影像测量系统主要技术参数：

■测量范围（XYZ）：1000 x 610 x 200 mm (40 x 24 x 8”)
■ Extended Z 轴: 300 mm (12”),400 mm (16”)
■ 测量系统尺寸（LWH）：187 x 176 x 165 cm,2500 kg
■ Extended Z 轴测量系统尺寸（LWH）请与OGP联系以获取单位尺寸/重量
■ 计算机工作站尺寸（LWH）： 91 x 61 x 80 cm,36 kg
■ XYZ光栅尺分辨率：0.5µm，0.1μm
■ 马达驱动：带操纵杆控制的直流伺服（(X, Y, Z, 变焦)
■ 工作台： 平台带有夹具孔,镀镍,，可拆卸平板玻璃,60 kg承载力，
■ 机械设计：†OGP所有的“升降桥”结构，在紧凑的设备尺寸中实现大行程XYZ测量
■ 变焦镜：††的12:1 AccuCentric 自动校准变焦镜, 校准位置可高达25个
■ 可选附件：0.5倍，0.75倍，1.5倍和2.0倍镜头附件; 2.5倍和5.0倍备用镜头; LED网格投影仪，激光笔（不适用于TTL激光）
■ 摄像机：具有768 x 494像素阵列的½英寸格式高分辨率彩色CCD
■ 照明：†††OGP所有，与数字光圈相匹配的LED背光（绿光）, LED同轴表面光（白光），††††的8扇区8环SmartRing™LED环光（白光）
■ 影像处理：10:1次象素分辨率，256灰色级
■ 多传感器选项：Feather Probe™，Rainbow Probe™扫描白光传感器，离轴DRS™激光，同轴TTL激光，触摸式探针和更换架
■ 电力要求：115/230vac，50/60Hz，1Ф , 900W
■ 额定温度：18-22℃ + 1℃/小时,30-80%湿度(无冷凝水),振动<0.001克,低于15HZ
■ 操作环镜：15-30℃
■ 测量软件 ： OGP Measure-X，MeasureMind® 3D MultiSensor
■ 控制器：最低配置双核处理器@ 1.8 GHz，1.0 GB RAM，80 GB硬盘驱动器，1.44 MB软盘驱动器，DVD-RW驱动器，并行，串行和USB 2.0端口，主板集成10/100 LAN
