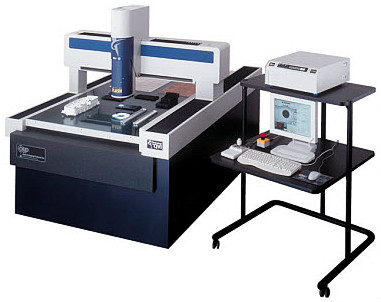

SmartScope Flash1500 OGP落地式影像测量系统

产品描述

SmartScope Flash 1500/1550/1552影像测量系统，独特的活动桥设计可提供较大的测量范围，并具有许多优势。 大型花岗岩平台支撑整个X-Z平台组件，该组件沿Y轴上的平行轨道移动。 独特的直流电动机驱动的绞盘驱动器可以在相距很远的情况下测量定位点和其他关键特征。 这些大容量系统非常适合LCD面板，等离子显示器，电路板和多组件固定装置等零件。 这三种Flash型号均提供1500毫米的Y轴和200毫米的Z轴行程。

Flash 1500的X行程为900毫米，1550的X行程为1250毫米，1552的X行程为1500毫米。 Flash 1550和1552均具有1800 mm或2000 mm的Y轴行程，以提供更大的测量多功能性。SmartScope®Flash™1550是一款具有拓展X轴的落地式影像测量机，其中，仪器头在X轴上移动通过钢桥，而整个桥在Y轴上平行移动。 Flash 1550的较大测量范围可容纳大型部件，例如LCD，等离子显示器，电路板和多组件固定装置。SmartScope Flash 1550具有多传感器功能。无论您是现在还是将来需要多传感器，SmartScope Flash 1550都能胜任。 其先进的设计可以提高多个传感器的精度，包括触摸触发式探针，微探针和激光扫描仪。

SmartScope Flash 1500/1550/1552影像测量系统主要特性如下：

▪ 提供了独特的，气象学上稳定的载物台运输系统，包括在坚固的花岗岩基座上的移动桥以保持稳定性。
▪ 直流电动机驱动的线性驱动器可提供500毫米/秒（或更快）的XY行程，以实现高测量吞吐量。
▪ 这些机器标配精密光学元件和大倍率范围。
▪ 清晰成像12：1AccuCentric变焦镜头可提供较大的测量范围
▪ 在每次放大倍率变化后自动进行校准，以在整个范围和整个使用寿命中保持一致的精度。
▪ 大行程闪光灯系列利用创新的照明技术，包括可编程的明亮LED照明源来成像很具挑战性的零件。
▪ 绿色背光，TTL同轴表面灯和可编程SmartRing灯都是标准配置。
▪ 多功能，功能强大的OGPMeasure-X度量软件使用点击工具来简化复杂的测量，并且是通用软件包。
▪ 可选的MeasureMind 3D MultiSensor提供完整的3D功能。
▪ 除了出色的视频测量性能外，还支持测头和激光，以实现多传感器测量的优势。

SmartScope Flash 1500/1550/1552影像测量系统主要技术参数：

■测量范围（XYZ）：900x 1500 x 200 mm (36x 60 x 8"),
■测量系统尺寸（LWH）：230 x 150x 167 cm,2754 kg
■电脑工作站尺寸（LWH）：150 x 112 x 115 cm，36kg
■拓展y轴：1800 mm (75"),2000 mm (80")
■XYZ光栅尺分辨率：0.5µm
■驱动器：直流伺服直线驱动器（XY），直流伺服滚珠丝杠驱动器（z）
■xY载物台速度：标称500 mm / sec，根据要求更高
■交互式工作台控制：操纵杆，4轴（x，Y，Z，缩放）
■载物台玻璃负载能力：100 kg，分布式
■变焦镜：††的12:1 AccuCentric 自动校准变焦镜, 校准位置可高达25个
■可选附件：0.5x，0.75x，1.5x和2.0ox镜头附件; 2.5x和5.0x备用镜头; LED网格投影仪，激光指示器（不适用于TTL激光）
■摄像机：具有768 x 494像素阵列的½英寸格式高分辨率彩色CCD
■照明：†††OGP所有，与数字光圈相匹配的LED背光（绿光）, LED同轴表面光（白光），††††的8扇区8环SmartRing™LED环光（白光）
■影像处理：10:1次象素分辨率，256灰色级
■多传感器选项：测头和交换架，同轴TTL激光，离轴DRSTM激光
■电力要求：115/230vac，50/60Hz，1Ф ,700W
■额定温度：18-22℃ + 1℃/小时,30-80%湿度(无冷凝水),振动<0.001克,低于15HZ
■操作环镜：15-30℃
■测量软件 ： OGP Measure-X，MeasureMind® 3D MultiSensor
■控制器：最低配置双核处理器@ 1.8 GHz，1.0 GB RAM，80 GB硬盘驱动器，1.44 MB软盘驱动器，DVD-RW驱动器，并行，串行和USB 2.0端口，主板集成10/100 LAN
